| ミニクランプ のシステムツール |
| 「ミニクランプ」はどんなバイスでも簡単に作れる「バイスのもと」です | |
![]() |
![]() |
マシニングセンターを効率良く使うには、どんなワークでも強力確実につかまなくては加工が開始できません。 その「つかむ」をマシンバイスやスクロールチャックだけでなく、こんなバイスが欲しいと思っても簡単にバイスは作れ ないし、何処にも売っていない、そんな歯痒さから開放されるのが「ミニクランプ」です。 |
|

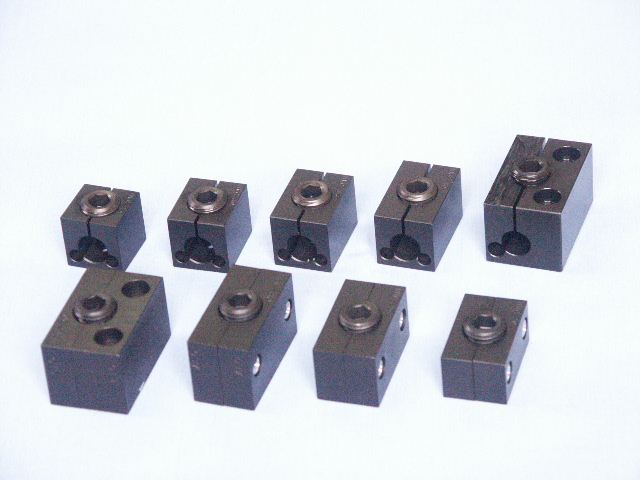

| 「ミニクランプ」の基本は2タイプ これで様々な加工条件に対応できます | |||||
![]() |
![]() |
||||
| ミニクランプVC型 【V字に開く】 |
ミニクランプHC型 【平行に開く】 |
||||
| 中央部のテーパーネジを締め付けることによりクランプが左右に最大約3ミリ拡がります その拡がりを利用してワークをしっかりと保持することが出来ます。 |
|||||
「ミニクランプ」はワークに合わせた浮き上がりの無いバイスを誰でも簡単に作れる「バイスの力のもと」ですから 使い方を理解していただくと、トータル加工時間の減少(段取り回数の減少)や一回の加工時間が延びる(多数個、 多面加工)などで大幅コストダウンも可能になります 下記の使用方法についてクリックして頂くと夫々の説明画面に移ります。 ◎ 大物ワークでは、加工面(上面)を拘束されないよう側面から確実に。(下写真左) ◎ 小物量産品では、如何に多数個を並べて同時に加工を。(下写真中) ◎ NC割出し台にバイスが乗れば角度加工は勿論、3面4面からの加工が1チャックで完了(下写真右) |
| 大物ワークをつかむ | 多数個同時加工 | 多面(角度)同時加工 | |||
![]() |
![]() |
![]() |
|||
![]() |
![]() |
![]() |

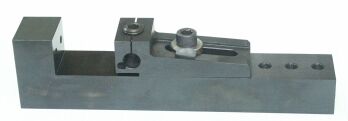

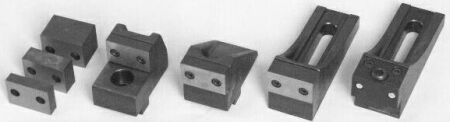

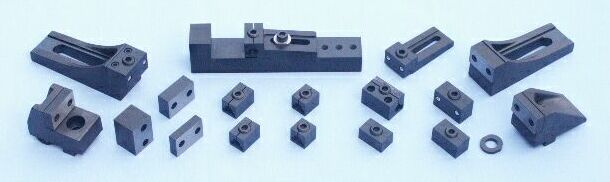

| 「ミニクランプ」はそれぞれのワークに合った治具を製作して使用することにより、そのメリットを最大限に 発揮する事が出来ますが、「アクセサリー」を使用すると簡単に大型品加工や多数個加工が出来ます。 (写真下左はアクセサリー 右端は特殊バイス) |
![]() ![]() |
| まったく新しいクランプ方式ですから、使い方が良く理解できない方もいらっしゃると思いますが 少しでも興味を持たれた方・疑問・質問どんな事でもお気軽にメールでお問い合わせ下さい。 |
|
